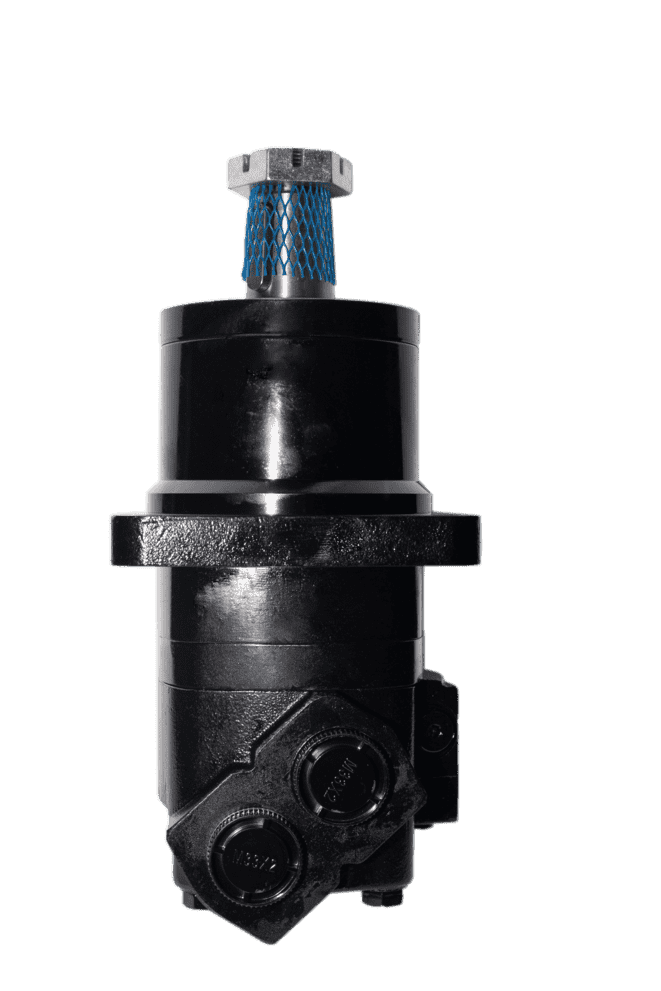

液压马达的工作压力和排量如何计算？
液压马达的工作压力和排量是两个核心参数，计算逻辑完全不同：
- 「工作压力」是实际工况决定的动态参数（由负载扭矩、马达效率决定），本质是 “克服负载所需的压力”；
- 「排量」是马达结构决定的固定参数（与工况无关），本质是 “马达每转一圈理论上吸入 / 排出的液压油体积”。
以下是具体计算方法，含公式推导、单位说明、实例验证，兼顾理论与实操：
一、液压马达的工作压力计算
液压马达的工作压力（通常指进出口压差 Δp，即高压腔压力 p₁减去低压腔压力 p₂，低压腔压力 p₂一般很小，可近似忽略为 0，简化为 Δp≈p₁），核心逻辑是：压力产生的扭矩需平衡负载扭矩。
1. 核心公式（通用版）
先明确关键关系：液压马达的理论输出扭矩 Tₜ 与 工作压差 Δp、理论排量 Vₜ 成正比，再结合机械效率 ηₘ（实际扭矩与理论扭矩的比值），推导工作压力：\(\Delta p = \frac{2\pi T_L}{\eta_m V_t}\)或简化（忽略回油压力 p₂）：\(p_1 \approx \frac{2\pi T_L}{\eta_m V_t}\)
2. 公式参数说明（单位必须统一）
| 参数 | 符号 | 单位 | 含义 | 如何获取 |
|---|---|---|---|---|
| 工作压差 | Δp | MPa（兆帕） | 马达进油口与回油口的压力差（核心计算值） | 计算结果，或通过压力表实测 |
| 负载扭矩 | T_L | N・m（牛・米） | 马达需要驱动的总负载扭矩（含工作负载、摩擦负载等） | 由设备工况计算（如提升重物、驱动旋转部件的扭矩） |
| 机械效率 | ηₘ | -（无量纲） | 实际输出扭矩与理论扭矩的比值（考虑摩擦损失） | 查马达产品手册（常见 0.75~0.95，高压 / 精密马达更高） |
| 理论排量 | Vₜ | mL/r（毫升 / 转） | 马达每转一圈理论吸入的液压油体积（结构参数） | 查马达产品手册（如 100 mL/r 表示每转吸 100 毫升油） |
3. 关键前提：负载扭矩 T_L 的计算（避免用户卡壳）
工作压力的核心是 “负载扭矩”，需先算出 T_L 才能代入公式，常见负载扭矩计算场景：
- 场景 1：驱动旋转部件（如齿轮、滚筒）\(T_L = F \times r\)（F = 部件承受的圆周力，N；r = 力的作用半径，m）
- 场景 2：提升重物（如起重机卷扬）\(T_L = m \times g \times R \times \frac{1}{i}\)（m = 重物质量，kg；g = 重力加速度 9.8 m/s²；R = 卷扬滚筒半径，m；i = 传动比，无传动则 i=1）
4. 实例计算（贴近实际应用）
已知：某挖掘机回转马达的理论排量 Vₜ=250 mL/r，机械效率 ηₘ=0.9，需驱动的负载扭矩 T_L=1500 N・m，忽略回油压力，求工作压力 p₁？解：① 统一单位：Vₜ=250 mL/r=250×10⁻⁶ m³/r（无需手动换算，公式中直接用 mL/r，结果自动为 MPa，因 1 MPa=1 N/mm²=10⁶ N/m²，单位会自洽）；② 代入公式：\(p_1 = \frac{2\times3.14\times1500}{0.9\times250} \approx 41.89 \, \text{MPa}\)结论：该马达实际工作压力约 42 MPa（需确保马达额定压力≥42 MPa，避免过载）。
二、液压马达的排量计算
液压马达的排量分「理论排量 Vₜ」和「实际排量 Vₐ」：
- 「理论排量 Vₜ」：结构决定，固定值（选型时核心参数，产品手册直接标注），无需现场计算，仅需理解推导逻辑；
- 「实际排量 Vₐ」：考虑内泄漏后的实际吸排油体积（现场可通过流量、转速测算）。
（一）理论排量 Vₜ（结构参数，核心关注）
理论排量是 “马达每转一圈，密封工作腔的总容积变化量”，不同类型马达的计算公式不同（因结构差异），重点讲常见的 3 类：
| 马达类型 | 核心结构参数 | 理论排量计算公式 | 公式说明 |
|---|---|---|---|
| 齿轮式液压马达（最贴近齿轮泵） | 模数 m（mm）、齿数 z、齿宽 B（mm） | \(V_t = 2\pi m^2 z B \times 10^{-3}\)（结果单位：mL/r） | 2 个齿轮的齿间槽总容积，m = 齿轮模数（标准值，如 2、3 mm），z = 单个齿轮齿数，B = 齿轮宽度 |
| 叶片式液压马达 | 定子内径 D（mm）、转子半径 r（mm）、叶片数 z、叶片宽度 B（mm） | \(V_t = \pi (D^2 - r^2) B \times 10^{-3}\)（结果单位：mL/r） | 定子与转子形成的密封腔容积变化总和，D-r = 偏心距相关（定子内曲线为椭圆 / 摆线） |
| 柱塞式液压马达（轴向） | 柱塞数 z、柱塞直径 d（mm）、柱塞分布圆直径 D（mm）、斜盘倾角 θ（°） | \(V_t = \frac{\pi d^2 z D \tan\theta}{4} \times 10^{-3}\)（结果单位：mL/r） | 所有柱塞的行程容积总和，tanθ 决定柱塞行程（θ 越大，排量越大） |
齿轮式马达实例（与之前齿轮泵呼应，易理解）
已知：某齿轮式液压马达的齿轮模数 m=3 mm，齿数 z=12，齿宽 B=20 mm，求理论排量 Vₜ？解：\(V_t = 2\times3.14\times3^2\times12\times20 \times 10^{-3} = 2\times3.14\times9\times12\times20\times10^{-3} \approx 13.57 \, \text{mL/r}\)结论：该齿轮马达每转一圈理论吸入 13.57 毫升液压油（产品手册会标注为≈14 mL/r，取整）。
（二）实际排量 Vₐ（现场可测算，考虑泄漏）
理论排量是 “无泄漏理想值”，实际工作中因内泄漏（高压油漏回低压腔），实际吸排油体积会比理论值大，计算公式：\(V_a = \frac{Q_a}{n}\)
| 参数 | 符号 | 单位 | 含义 | 如何获取 |
|---|---|---|---|---|
| 实际排量 | Vₐ | mL/r | 马达每转实际吸入的液压油体积 | 计算结果 |
| 实际输入流量 | Qₐ | L/min（升 / 分钟） | 泵输送到马达的实际流量（含泄漏补偿） | 流量计实测 |
| 马达实际转速 | n | r/min（转 / 分钟） | 马达输出轴的实际转速 | 转速计实测 |
实例测算
已知：通过流量计测得输入马达的实际流量 Qₐ=30 L/min，转速计测得马达转速 n=1500 r/min，求实际排量 Vₐ？解：① 单位换算：Qₐ=30 L/min=30×1000 mL/min=30000 mL/min；② 代入公式：\(V_a = \frac{30000}{1500} = 20 \, \text{mL/r}\)若该马达的理论排量 Vₜ=18 mL/r，说明存在内泄漏（实际排量 > 理论排量），内泄漏量 = Qₐ - Vₜ×n=30000 - 18×1500=3000 mL/min=3 L/min。
三、关键说明（避免计算误区）
- 工作压力≠额定压力：工作压力是实际工况值（随负载变化），额定压力是马达能长期承受的最大压力（产品手册标注，如 25 MPa、31.5 MPa），计算出的工作压力必须≤额定压力，否则马达会损坏。
- 排量是 “结构固定值”：理论排量 Vₜ由马达设计决定，一旦生产完成无法改变（如 100 mL/r 的马达，每转理论吸油量固定），实际排量 Vₐ仅因泄漏变化，且 Vₐ≥Vₜ。
- 单位统一是关键：若公式中 Vₜ用 mL/r、T_L 用 N・m、ηₘ用 0.7~0.95，计算出的 Δp 自动为 MPa（无需额外换算）；若单位混乱（如 Vₜ用 m³/r），需先统一（1 m³=10⁶ mL）。
- 效率的影响：机械效率 ηₘ仅影响工作压力计算（实际压力需克服摩擦，比理想压力大）；容积效率 ηᵥ=Vₜ/Vₐ（衡量泄漏程度），若忽略泄漏（ηᵥ=1），则 Vₐ=Vₜ。
总结
- 「工作压力」计算核心：由负载扭矩决定，用公式 Δp=2πT_L/(ηₘVₜ)，先算负载扭矩，再代入马达参数（Vₜ、ηₘ）即可；
- 「理论排量」计算核心：由结构参数决定，不同类型马达公式不同（齿轮式、叶片式、柱塞式各有对应），现场无需计算，查手册即可；
- 「实际排量」计算核心：由实测流量和转速决定，用公式 Vₐ=Qₐ/n，可用于判断马达泄漏是否超标。
这两个参数的计算是液压系统选型、工况匹配的基础（如根据负载算工作压力，再选额定压力匹配的马达；根据转速和流量算排量，确保动力足够）。
